Tubes construction - Tubes soudés formés à froid

Les tubes soudés sont élaborés par formage et soudage en continu, sans apport de matière, d’un feuillard laminé à chaud ou laminé à froid. On distingue les tubes formés à chaud et les tubes formés à froid.
Norme: NF EN 10219.
Nuances de l’Acier:
S 235,
S 275,
S 355.
La nuance de l’Acier se définit comme suit: Le « S » désignant Acier de construction.
Le nombre qui suit désignant la limite d’élasticité minimale en N/mm².
La limite d’élasticité peut être suivie d’une terminologie « JR » signifiant l’essai de résistance.
JR = 27 Joules à + 20°C
JO= 27 Joules à + 0°C
J2 = 27 Joules à – 20°C
K2 = 40 Joules à – 20°C
Longueurs standards:
6 et 12 ml,
longueurs fixes et grandes
longueur sur demande
Epaisseurs : de 1.5 à 16 mm.
Autres dénominations : profils creux de construction, tubes de structure.

Tolérances dimensionnelles

B = dimension spécifiée des côtés d’un profil creux carré/ dimension spécifiée du côté le plus court d’un profil creux rectangulaire.
D = diamètre extérieur spécifié d’un profil creux circulaire.
H = dimension spécifiée du côté le plus long d’un profil creux rectangulaire.

Tubes serruriers - Tubes soudés formés à froid

Caractéristiques et normes

Normes : NF EN 10305-3 et 10305-5.
Etat de surface du feuillard :
S1 : non décapé et non huilé (feuillard LAC),
S2 : décapé huilé ( feuillard LAC).
S3 : laminé à froid,
S4: revêtu.
Longueurs standards : 6 ml, longueur fixe sur demande
Epaisseurs : de 1,5 à 2,5 mm.
Autres épaisseurs (3 à 5mm) sur demande.
Revêtement : galvanisation sur demande.
Applications : menuiserie métallique, carrosserie, mobilier, serrurerie …

Tubes serruriers

Normes : interne à chaque usine.
Nuance de l’Acier : S 235.
Etat de surface : S2 DKP huilé.
Longueurs standards : 6 ml.
Epaisseurs : de 1,5 à 2 mm.

Caractéristiques et normes

Normes : NF EN 10305-3 et 10305-5.
Etat de surface : S4 : Revêtu.
Nuance de l’Acier: acier Sendzimir Z 275 (env. 19 µ/face).
Longueurs standards: 6 ml Autres épaisseurs de zinc (2140-2200)sur demande.
12 ml ou longueurs fixes sur demande.
Epaisseurs : de 1 ,5 à 3 mm. Autres épaisseurs (4 à 5 mm) sur demande.

Tubes galvanisées trempés à chaud

Il s’agit de tubes noirs qui sont ensuite galvanisés à chaud, c’est-à-dire trempés par immersion dans un bain de zinc en fusion.
Ils sont ainsi protégés durablement contre la corrosion.

Caractéristique et normes

Normes tubes: NF EN 10219.
Normes revêtements: EN ISO 1461 par la galvanisation à chaud.
Aspects: selon les qualités de l’acier,
norme NF A 35503 (definition des classes 1-2 ou 3).
Longueurs standards : 6 ml – 6,40 ml environ.
Revêtement : zinc avec une moyenne de 55 µ/face minimum.

Tubes canalisation

Ces tubes sont destinés à la réalisation de canalisation, mais également à des applications de serrurerie, en particulier lorsqu’une aptitude au cintrage est recherchée.

Tubes soudés Tarif T1 et T2

Caractéristiques et normes

Norme : NF EN 10255. L – W (série légère).
Nuance d’Acier: S 195 T.
Etats de surface : noirs ou galvanisés.
Finition : bouts lisses ou filetés manchonnés. Longueur standard : 6,4 ml.
Pression nominale : 10 bars pour les tubes filetés, 16 bars pour les tubes lisses.
Température d’emploi : -10°C à + 110°C

Tubes sans soudure T3

Caractéristique et normes

Les tubes sans soudure sont élaborés par perçage à chaud d’un rond plein, sans enlèvement de matière, suivi par un laminage à chaud.

Nonne : NF EN 10255-S.
Etats de surface : noirs ou galvanisés. Finition : bouts lisses ou filetés manchonnés. Nuance d’ Acier : S 195 T.
Longueur standard : de 5 à 7 ml
Pression nominale : 16 bars pour les tubes filetés,
25 bars pour les tubes lisses.
Température d’emploi : -10°C à + 110°C.

Tubes sans soudure T10

Caractéristique et normes

Norme: NF EN 10216-1.
Nuance d’Acier: P 235.
Etats de surface / finition : noirs bouts lisses.
Longueur standard : de 5 à 8 ml, grandes longueurs (de 10 à 15 ml) sur demande.
Pression d’épreuve : 36 bars.

Avantages et utilisation

Les tubes de construction soudés et formés à chaud présentent plusieurs avantages en comparaison avec les tubes construction formés à froid.
Plus grande résistance à la compression avec flambement:
A section comparable la résistance de ces tubes est de 15 à 20% supérieure.
Cela représente des gains importants au dimensionnement (dimension, et/ou épaisseur)
Cela permet de réaliser des économies de surfaces à peindre et d’avoir moins de soudures.
Plus grande aptitude à la déformation :
Les opérations de cintrage, de coupes. d’aplatissements ou encore d’évasement peuvent être réalisées en toute sécurite.
Pas de risques dus aux contraintes thermiques :
Il n’y a donc pas de limitation de soudage sur toute la section (aucun risque de fissuration ou fragilisation)
Pas de risque de déformation à la galvanisation à chaud.

Caractéristiques et normes

Normes: NF EN 10210 -1.
Fabrication : soudé long ou sans soudure suivant dimension.
Nuance d’Acier : S 355 / E 355
Longueur standard : 12 ml environ, autres longueurs sur demande.
Revêtement : aptes à la galvanisation (classe 3 majoritairement).
Dimensions courantes :
Ronds: de 26.9 x 2.3 à 508 x 16
Carrés : de 40 x 40 x 3 à 400 x 400 x 16
Rectangulaires : de 50 x 30 x 3 à 500 x 300 x 16

Tolérances dimensionnelles

Sur demande
Nous pouvons vous fournir sur demande :
Tubes soudés canalisation T19
Tubes sans soudure épais – TUE 220 A- EN 10216 – 1. Nuances d’aciers P 195,
P 235, P 265
Tubes pétrole TU 42 B – TUE 250 B – EN 10216 – 2. Nuances d’aciers P 195 GH,
P 235 GH. P 265 GH
Tubes pétroles API 5L et dérivés
Tubes sans soudure étirés à froid série mécanique EN 10305 – 1 + C ou + N
Tubes sans soudure étirés à froid circuits hydraulique EN 10305-4
Tubes sans soudure série mécanique VM 311 EN 10297 nuance E 355- 1 VM 312 EN
10294 – 1 nuance E 470
Tubes en Acier Inoxydable et alu. (cf catalogues spécialisés).

Raccords et Accessoires

Caractéristiques et normes

Nonne : NF EN 10253-1.
Utilisation : « usages généraux sans contrôle spécifique », comme énoncé dans la norme.
Limites d’emploi : « les pressions et températures d’utilisation sont de la responsabilité de l’utilisateur, en conformité avec les règles de l’art et en application des coefficients de sécurité », comme stipulé dans la norme.

Brides

Sur demande, diverses opérations de parachèvements sur tubes sont possibles :
Découpe Laser
Sciage à longueur
Usinage à forte section
Cintrage

Allongement (A %) :
L’allongement à la rupture ou allongement % définit la capacité d’un matériau à s’allonger avant de rompre lorsqu’il est sollicité en traction.

Calamine:
Pellicule d’oxyde de fer qui se forme à la surface des barres ou des tôles au cours du laminage à chaud. Après refroidissement, la calamine se détache plus ou moins sous la forme de minces écailles.

Ductilité:
C’est l’aptitude d’un matériau à se déformer sans se fissurer avant de rompre (= malléabilité).

Dureté:
La dureté d’un métal est sa capacité à résister à une déformation. On la détermine au moyen d’essais normalisés (Brinell, Meyer, Vickers, Rockwell) en mesurant sur la profondeur, le diamètre ou autre paramètre de l’empreinte faite par un poinçon.

Limite élastique (Rp) :
Propriété d’un corps de revenir à sa géométrie initiale après avoir été soumis à l’action de force(s) extérieure(s) ayant engendré une déformation non permanente et donc réversible appelée déformation élastique.

Normalisation :
C’est le résultat de la transformation thermique (chauffage) suivi d’un refroidissement jusqu’à température ambiante. Elle restitue les qualités initiales de l’acier.

Passivation :
C’est le résultat de la transformation d’une surface en cours de corrosion en une surface inactive par la formation d’une couche isolante d’oxyde.

Résistance à la traction (Rm) :
C’est la phase suivante de la limite élastique, l’éprouvette se déforme uniformément et de manière irréversible, au-delà de cette limite on atteint la rupture.

Résilience :
Energie rapportée à l’unité de surface, absorbée par la rupture sur un mouton pendule d’une éprouvette entaillé en son milieu et reposant sur deux appuis. Elle est exprimée en joule par centimètre carré et symbolisée KVC ou KCU, selon type d’éprouvette utilisée.

RoHS:
Cela signifie « Restriction of the use of certain Hazarous Substances in electrical and electro­nic equipment ».
Les substances concernées principalement sont le plomb, le mercure, le chrome VI. La concentration maximale acceptée est 0, 1 %. Cette norme est entrée en vigueur au 01/07/2006.

Les omégas

Les profilés à froid sont des produits obtenus par profilage en continu de bandes d’acier.

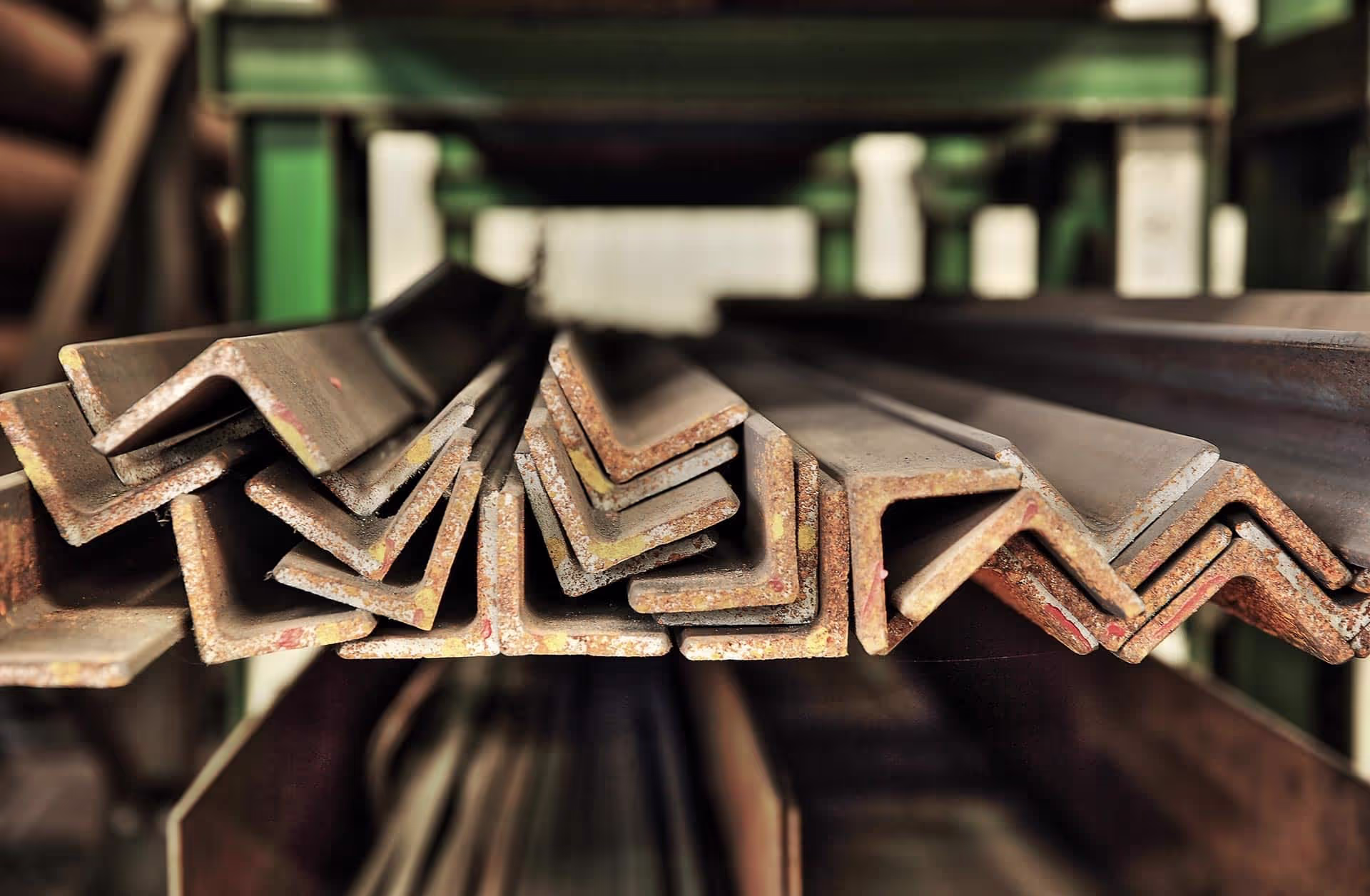

Ce procédé de fabrication permet une grande variété de produits et de dimensions : les cornières. les coulisses, les omégas … qui correspondent à de multiples applications.
Les profilés à froid sont régis par la norme NF EN 10162.

Panne type Z
Les avantages des zeds pour ces pannes sont:
Légèreté : A caractéristiques égales. poids inférieur
Economie ; Manutention simplifiée, Transport et stockage réduits
Technicité : Solution efficace du problème de la continuité des pannes
Précision : Fourchette réduite des tolérances des côtes et d’épaisseur par le profilage à froid
Simplicité : Fixation traditionnelle par échantignoles
Qualité : Possibilité d’utilisation d’acier à haute limite élastique supérieure à 24 kg au mm², d’acier galvanisé selon le procédé Sendzimir.
